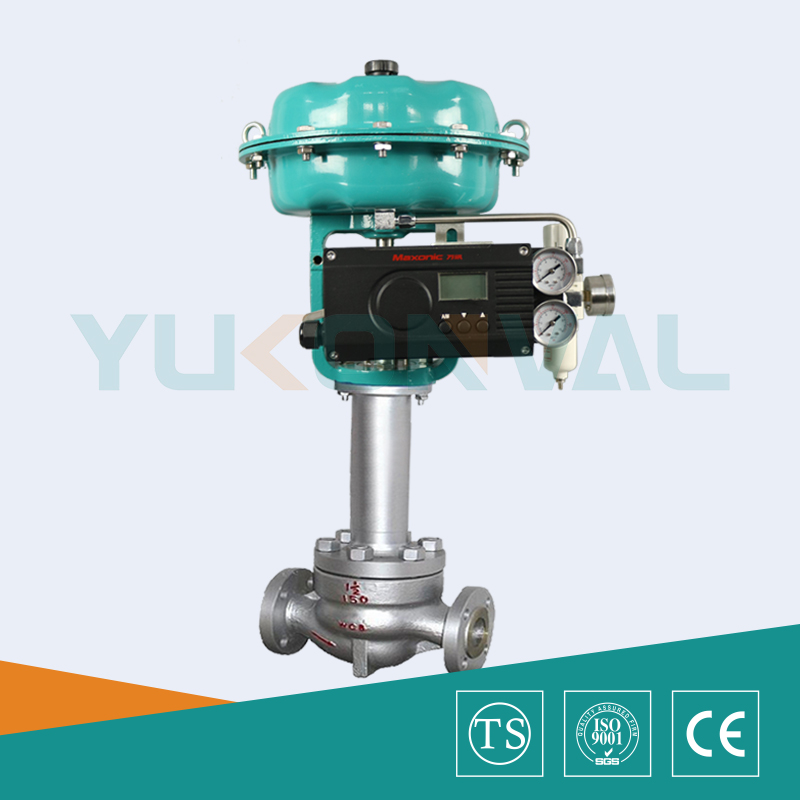

气动波纹管调节阀

气动波纹管调节阀是由多弹簧气动薄膜执行器、波纹管密封调节阀阀体、空气过滤减压阀以及电气阀门定位器等元件组成，多弹簧执行机构高度低、重量轻、装备简便。气动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管调节阀也可用在真空的场合。

参数

在线咨询

气动波纹管调节阀产品概述

气动波纹管调节阀主要技术参数

阀体

阀体形式	直通铸造球型阀
公称通径	DN25～300mm
公称压力	PN 1.6、2.5、4.0、6.4MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	单座柱塞型、笼式导向型、套筒平衡式阀芯
流量特性	线性、等百分比

执行机构及附件、作用形式

执行器型式	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动波纹管调节阀主要零件材料

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座、套筒	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套、并帽	304	304	316	316L
5	垫片	聚四氟乙烯(PTFE)/金属石墨垫片
6	阀盖	WCB	CF8	CF8M	CF3M
7	阀杆	304	304	316	316L
8	波纹管	304	304	316	316L
9	填料	聚四氟乙烯(PTFE)/柔性石墨
10	螺母	304	304	316	316L

气动波纹管调节阀主要性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

气动波纹管调节阀额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	单座	11	17	27.5	44	69	110	176	275	440	630	1000	1600
	笼式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
额定行程(mm)		16		25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56

气动波纹管调节阀选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
