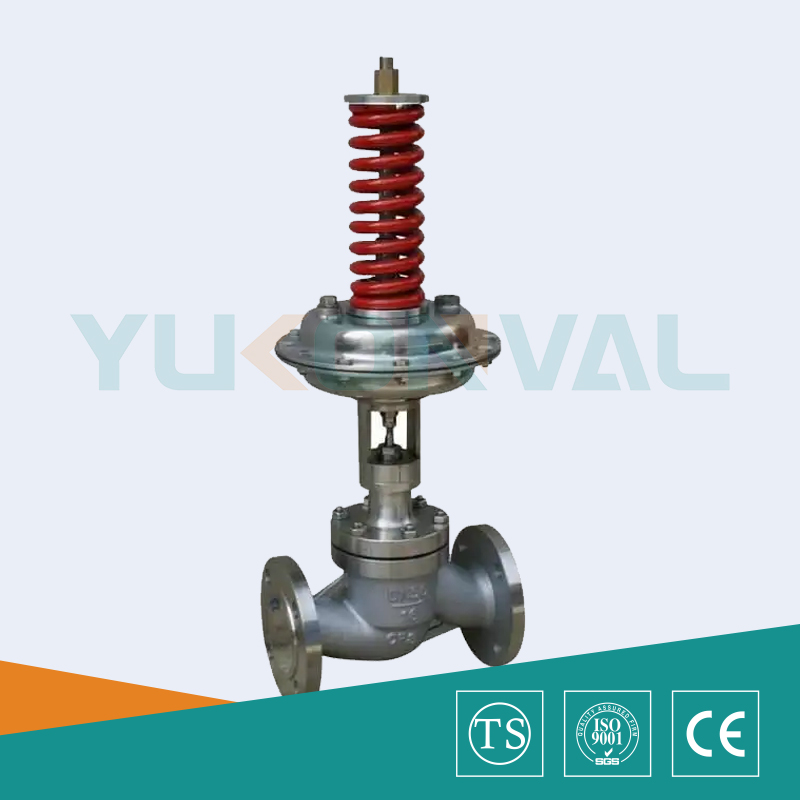

V230系列自力式压力调节阀

V230系列自力式压力调节阀

V230自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。因此自力式压力调节阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀系列产品公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

参数

在线咨询

一、自力式压力调节阀 产品概述

   V230自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。因此自力式压力调节阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀系列产品公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

二、自力式压力调节阀 主要技术参数

公称通径DN20202020206580100125150200250300
额定流量系数Kv7112030487512019030048076011001750
额定行程L(mm)81014202540506070
公称压力(MPa)1.6、4.0
压力调节范围(KPa)15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
固有流量特质快开
调节精度(%)±5
使用温度(℃)≤350
允许泄漏量硬密封(1/h)单座:≤10-4×阀额定容量(Ⅳ级)、双座和套筒:≤5×10-3阀额定容量(Ⅱ级)
软密封(m1/min)0.150.300.450.600.901.704.06.7511.1016.0
减压比最大10
最小1.25

三、自力式压力调节阀 主要零件材料

阀体ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖A3、1Cr18Ni9Ti
填料聚四氟乙烯、柔性石墨
膜片

丁腈橡胶、耐油橡胶、氟橡胶

四、自力式压力调节阀 选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
