电动调节阀

电动衬氟调节阀

电动衬氟调节阀

电动衬氟调节阀是由电动执行机构与衬氟调节阀阀体组成。为了满足强腐蚀性工况需求,我司推出了电动衬氟调节阀,使得腐蚀性介质接触的都是耐腐蚀材料,从而达到耐腐蚀需求。电动衬氟调节阀配用的电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点,电动衬氟调节阀广泛应用于石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

参数

在线咨询

电动衬氟调节阀产品概述

      电动衬氟调节阀是由电动执行机构与衬氟调节阀阀体组成。为了满足强腐蚀性工况需求,我司推出了电动衬氟调节阀,使得腐蚀性介质接触的都是耐腐蚀材料,从而达到耐腐蚀需求。电动衬氟调节阀配用的电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点,电动衬氟调节阀广泛应用于石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

电动衬氟调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

150

阀座直径(dn)

20

25

32

40

50

65

80

100

150

额定流量系数(KV)

5.0

8

12

20

32

50

70

100

240

允许压差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公称压力(MPa)

1.6、2.5

额定行程(mm)

16

25

40

60

阀芯形式

单座柱塞式衬氟阀芯

流量特性

快开特性

配置执行器类别

3810系列、PSL系列等电动执行器(客户指定品牌亦可)

执行器参数

电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

电动衬氟调节阀性能指标

项目

指标值

基本误差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

始点

±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

电动衬氟调节阀零件材料

阀体、阀盖

ZG230-450衬F46

阀座、阀芯

304衬F46

阀杆

304衬F46

导向套

304衬F46

波纹管

不锈钢+F46

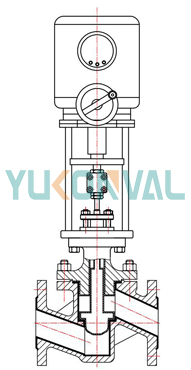

电动衬氟调节阀连接尺寸图



电动衬氟调节阀(配引进型3810L执行器)

电动衬氟调节阀(配智能型执行器)

电动衬氟调节阀:选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
