电动高压调节阀

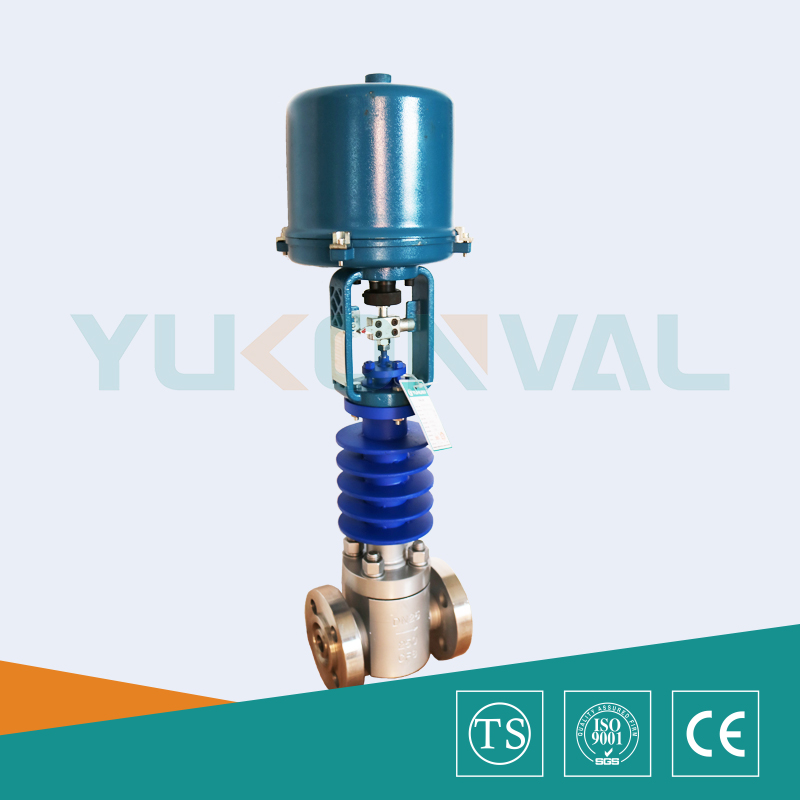

电动高压调节阀

电动高压调节阀是由电动执行机构和高压调节阀阀体组成。电动高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动高压调节阀可配置智能一体化电动执行机构,电动执行机构内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。阀体为直通式,阀芯为单导向结构,阀体流路简单,阻力小,电动高压调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

参数

在线咨询

电动高压调节阀产品概述

       电动高压调节阀是由电动执行机构和高压调节阀阀体组成。电动高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动高压调节阀可配置智能一体化电动执行机构,电动执行机构内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。阀体为直通式,阀芯为单导向结构,阀体流路简单,阻力小,电动高压调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

电动高压调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

笼式

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

≤ 公称压力

公称压力(MPa)

10.0、16.0、25.0、32.0、45.0

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、笼式

流量特性

等百分比

配置执行器类别

3810系列、PSL系列等电动执行器(客户指定品牌亦可)

执行器参数

电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

电动高压调节阀性能指标

项目

指标值

基本误差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

电动高压调节阀零件材料

阀体

锻钢(A105、304、316、316L)

垫片

PTFE、金属石墨垫片、金属齿形垫

阀座

304、316、316L、特殊

阀芯组件

304、316、316L、特殊

填料

PTFE、PPL、柔性石墨

填料压盖

WCB、CF8、CF8M、CF3、CF3M、2520、2507、哈氏合金、钛合金

  电动压调节阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
