电动调节阀

电动笼式调节阀

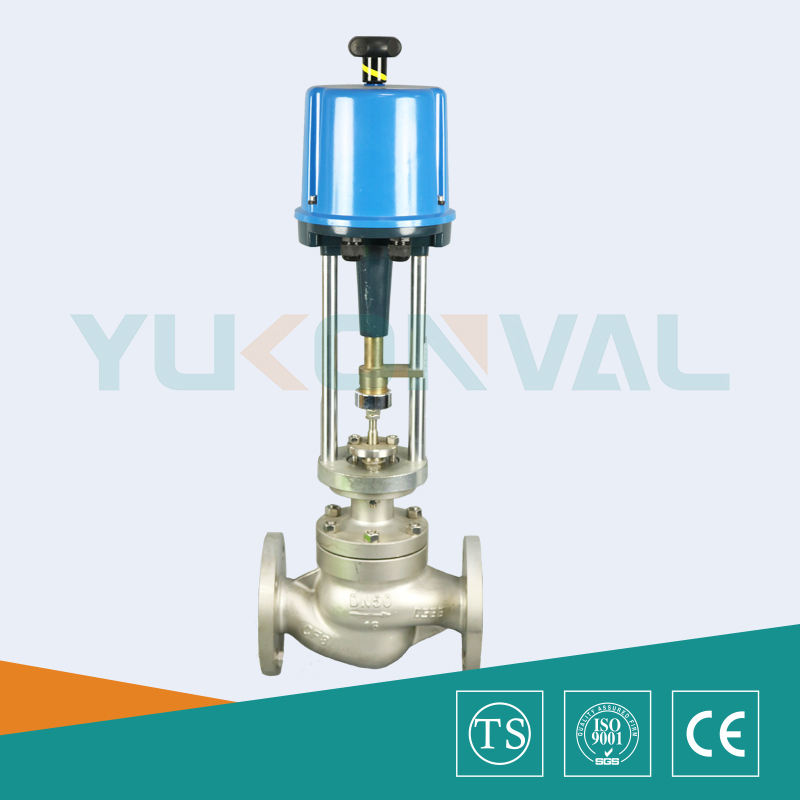

电动笼式调节阀

电动笼式调节阀是由电动执行机构与笼式调节阀阀体组成。电动笼式调节阀是一种高性能的调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动笼式调节阀可根据用户需求配套相印的电动执行机构,可选配智能一体化电动执行机构,可选配防爆电动执行机构,也可选择进口各种品牌电动执行机构。 电动笼式调节阀通过接收工业自动化控制系统的信号(如:4~20mA或1~5V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数,实现自动化调节功能。电动笼式调节阀流体通道成S型,压降损失小,流量大,流量特性精度高,可调范围广。电动笼式调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动笼式调节阀,电动平衡笼式调节阀,电动单笼式单座调节阀广泛应用于冶金、石油、化工、医药、锅炉、科研等行业的自动控制系统中。

参数

在线咨询

电动笼式调节阀产品概述

 电动笼式调节阀是由电动执行机构与笼式调节阀阀体组成。电动笼式调节阀是一种高性能的调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动笼式调节阀可根据用户需求配套相印的电动执行机构,可选配智能一体化电动执行机构,可选配防爆电动执行机构,也可选择进口各种品牌电动执行机构。 电动笼式调节阀通过接收工业自动化控制系统的信号(如:4~20mA或1~5V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数,实现自动化调节功能。电动笼式调节阀流体通道成S型,压降损失小,流量大,流量特性精度高,可调范围广。电动笼式调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动笼式调节阀,电动平衡笼式调节阀,电动单笼式单座调节阀广泛应用于冶金、石油、化工、医药、锅炉、科研等行业的自动控制系统中。

电动笼式调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

直线

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

平衡式笼式阀芯

流量特性

直线性、等百分比

配置执行器类别

381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)

执行器参数

电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

电动笼式调节阀性能指标

项目

指标值

基本误差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量(硬密封)、零泄漏(软密封)

可调范围R

30:1

电动笼式调节阀零件材料

零件名称

零件材料

阀体

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

垫片

PTFE、金属石墨缠绕垫片

套筒

304

304

316

316L

阀芯

304

304

316

316L

中垫

PTFE、金属石墨缠绕垫片

阀盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

阀杆

304

304

316

316L

填料

PTFE、柔性石墨

压盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

电动笼式调节阀连接尺寸图

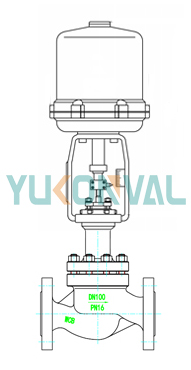

电动笼式调节阀(配引进型381执行器)

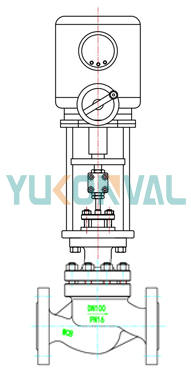

电动笼式调节阀(配智能型执行器)

电动笼式调节阀连接尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

640

880

PN40

194

197

200

235

267

292

317

368

425

473

610

760

910

PN64

206

200

210

251

286

311

337

394

440

508

650

810

950

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H1

132

132

158

170

179

214

221

234

270

294

331

390

450

H2

3810L

373

373

495

495

495

700

700

700

725

725

725

725

725

PSL

465

465

465

465

465

560

560

560

560

560

788

788

788

D

3810L

225

225

225

225

225

257

257

257

310

310

310

310

310

PSL

177

177

177

177

177

182

182

182

182

182

218

218

218

电动笼式调节阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
