气动调节阀

气动薄膜三通调节阀

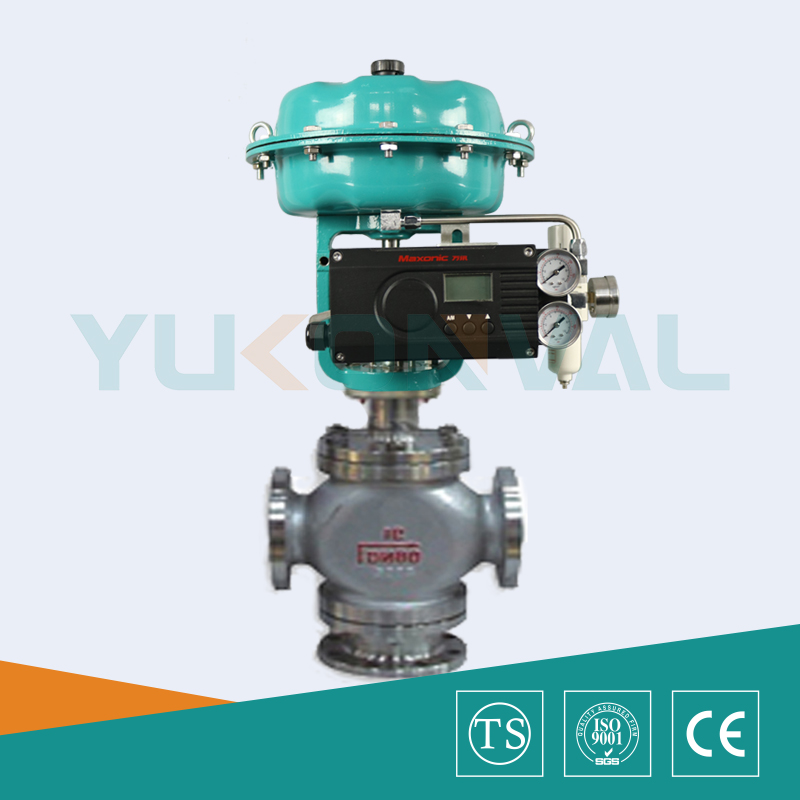

气动薄膜三通调节阀

气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于准确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。 气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(气动三通分流调节阀),两进一出(气动三通分流调节阀),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

参数

在线咨询

气动薄膜三通调节阀产品概述

      气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于准确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。 气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(气动三通分流调节阀),两进一出(气动三通分流调节阀),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

气动薄膜三通调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

分流阀

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1360

合流阀

-

-

-

-

-

-

85

135

210

340

535

800

1360

允许压差(MPa)

3.5

3.2

2.2

2.2

1.4

1.38

0.94

0.61

0.51

0.36

0.2

0.19

0.13

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0

配用执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

双导向型套筒式阀芯

流量特性

直线性、等百分比

气动薄膜三通调节阀执行机构

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

弹簧范围(KPa)

20~100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140~400KPa

气源接口

RC1/4"

环境温度

-30~+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动薄膜三通调节阀性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

气动薄膜三通调节阀零件材料

1

下阀体

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

2

垫片

PTFE\金属石墨垫片

3

阀座

304

304

316

316L

4

阀体

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

5

阀芯组件

304

304

316

316L

6

密封中垫

304

304

316

316L

7

导向套

304

304

316

316L

8

阀盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

9

填料

PTFE/柔性石墨

10

填料压盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

气动薄膜三通调节阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
