电动小流量调节阀

电动小流量调节阀是由电动执行机构与小流量调节阀阀体组成，电动小流量调节阀适应各种不同精小流量调节控制。电动小流量调节阀可配置智能型电动执行机构，电动给内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。电动小流量调节阀是针对某些特殊工况量身定制的电动调节阀，微小流量电动调节阀是采用锻造阀体锻制而成，易做成高压结构。阀芯尺寸可从加工差等0.15-15mm，微小流量电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，电动小流量调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

参数

在线咨询

电动小流量调节阀：产品概述

电动小流量调节阀：技术参数

公称通径(DN)	G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
额定流量系数KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允许压差(MPa)	≤公称压力
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
额定行程(mm)	8					10					12
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式	单座市
流量特性	等百分比、直线性
配置执行器类别	PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

电动小流量调节阀：性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动小流量调节阀：零件材料

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座	304	304	316	316L
阀芯	304	304	316	316L
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料压盖	WCB	304	316	316L

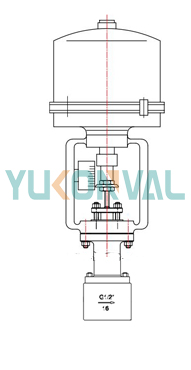

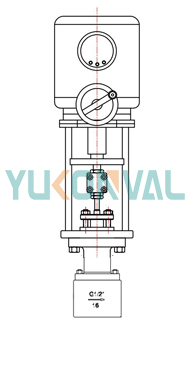

电动小流量调节阀：连接尺寸图


电动小流量调节阀(配引进型381执行器)	电动小流量调节阀(配引进型381执行器)

电动小流量调节阀：连接尺寸

公称通径DN	阀座直径dn	L	H	H1	H2	D
G3/8“	1.5～15	95	30	130	465	177
G1/2“	1.5～15	95	30	130	465	177
G3/4“	1.5～15	110	30	130	465	177
G1“	1.5～15	110	30	130	465	177

电动小流量调节阀：产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
